碳纖維束絲力學(xué)性能測試方法？下面列舉常用的操作流程：碳纖維束絲力學(xué)性能測試又叫復(fù)絲力學(xué)性能測試，顧名思義它是指將一束碳纖維作為整體進(jìn)行拉伸測試，從而獲得碳纖維的拉伸強(qiáng)度、拉伸模量以及斷裂伸長率等力學(xué)性能數(shù)據(jù)。碳纖維的束絲力學(xué)性能測試的關(guān)鍵是在測試時(shí)絲束內(nèi)所有纖維同時(shí)受力并發(fā)生斷裂，而為了保證絲束同時(shí)斷裂就需要對(duì)碳纖維進(jìn)行上膠處理，使纖維中單絲聚集在一起。

在進(jìn)行碳纖維束絲力學(xué)性能測試時(shí)，大致流程包括使用浸膠處理、拭去多余膠液、烘箱固化、加強(qiáng)片處理、拉伸測試。下面列舉常用的操作流程：

 文獻(xiàn)1：碳纖維以一定間隔和張力均勻纏繞在框架上；環(huán)氧樹脂和三乙烯四胺按10∶1的質(zhì)量比混合，倒入定量丙酮，攪拌至樹脂和固化劑充分溶解后，放入纏繞好纖維的框架浸潤數(shù)分鐘；取出纖維，待纖維中溶劑在室溫下?lián)]發(fā)完全后置于烘箱中固化；固化完全后，以牛皮紙做加強(qiáng)片，用粘接劑將樣品兩端夾持在加強(qiáng)片中即制得測試用樣品。

文獻(xiàn)2：剪取一根長度約400mm的碳纖維復(fù)絲，用手拿住兩端浸入環(huán)氧樹脂膠液中，根據(jù)復(fù)絲的粗細(xì)及浸潤情況，使其在膠液中浸泡3～5 min，然后將浸過膠的復(fù)絲抖去多余的膠液，并且采用自制設(shè)備施加張力，之后再加一定的張力固定在框架上，使復(fù)絲橫向拉直繃緊在框架上，放置于約室溫12 h (濕度低于60%)下晾干；晾干后把固定著復(fù)絲的框架放在干燥箱內(nèi)進(jìn)行固化；固化完全后, 以厚度0.2～0.4 mm牛皮紙做加強(qiáng)片即制得測試用樣品。

有關(guān)環(huán)境溫度、膠液濃度、測試設(shè)備等因素對(duì)碳纖維束絲測試影響的分析已經(jīng)數(shù)不勝數(shù)，但是我們從上述操作過程中可以看出，很多工序都是要人工操作，這其實(shí)就為最終測試結(jié)果帶來了不確定因素，比如一位操作熟練的測試人員和剛上手測試人員采用同樣的工具和流程測試結(jié)果會(huì)產(chǎn)生明顯不同。

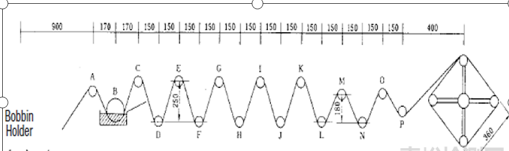

因此，如何有效降低人工操作帶來的測試結(jié)果波動(dòng)性對(duì)于碳纖維束絲性能測試而言至關(guān)重要。下圖為日本東麗自動(dòng)化制樣裝置，能夠有效降低人為因素對(duì)力學(xué)性能測試的影響。

碳纖維力學(xué)性能測試標(biāo)準(zhǔn)

JIS R7601-2006 碳纖維試驗(yàn)方法

GB/T 3362-2017 碳纖維復(fù)絲拉伸性能試驗(yàn)方法

GB/T 3362-2017 碳纖維復(fù)絲拉伸性能試驗(yàn)方法
