概述

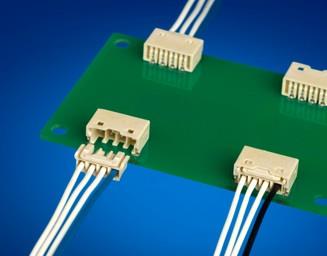

板對板連接器是用于電性連接兩相互分離的電路板，其包括與電路板導接的第一連接器及用于串接該第一連接器的轉接連接器，其中第一連接器設有與電路板導接的第一端子及容置第一端子的本體。轉接連接器設有第二端子及容置該第二端子的本體，該第二端子的兩延伸末端可分別與第一端子插接配合以達成與分別設置在兩電路板上的第一連接器的電性導接，其中該第一端子和第二端子二者之一的末端具有反向彎折的彈性部，且該本體和第二端子可根據電路板的間距設置要求而選擇適當的延伸長度。

板對板連接器測試

1.由于板對板連接器工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等于環境溫度與接點溫升之和。規定了板對板連接器在額定工作電流下容許的最高溫升。

2耐鹽霧連接器在含有潮氣和鹽分的環境中工作時，其金屬結構件、接觸件表面處理層有可能產生電化腐蝕，都是會影響板對板連接器的物理使用和電氣性能。

3耐濕潮氣的侵入會影響連接h絕緣性能，并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度90%~95%、溫度+40±20℃，試驗時間按產品規定，交變濕熱試驗則更嚴苛。

板對板連接器故障處理

當板對板連接器出現斷路故障時，可能是由于導線使用中折斷，連接器接觸不良，連接器端子松脫造成的。由于導線在中間斷開的故障是很罕見的，大都是在連接器處斷開，因此，檢查時應著重仔細檢查傳感器和連接順處的導線，是否有松脫和接觸不良。由接觸不良而引起的板對板連接器斷路故障，常是由于連接器端于銹蝕，外界臟污進入端子或連接插座，從而造成接觸壓力降低。此時，只要把板對板連接器拆下，再重新裝插上，以改變它的連接狀況，使其恢復正常接觸即可。

板對板連接器檢查

1.觀察板對板連接器上加載的電壓不要超過其額定電壓的50%。

2.對板連接器安裝尺寸對于插裝header，焊接到PCB上的焊接腳的長度要求露出PCB板的部分大于0.5mm。

3.于精密度較密的板對板連接器，在PCB空間允許的情況下盡量選用帶定位銷的型號，便于需要手工焊接時操作。

4.是否有防呆設計。

5.板對板連接器使用的材料是否含鉛。

6.小體積的板對板連接器，接觸壓力小，使用與較低電流、電壓的場合，建議使用鍍金或鍍銀的連接器，避免膜層電阻產生影響信號。
